Cảm biến báo mức dạng xoay

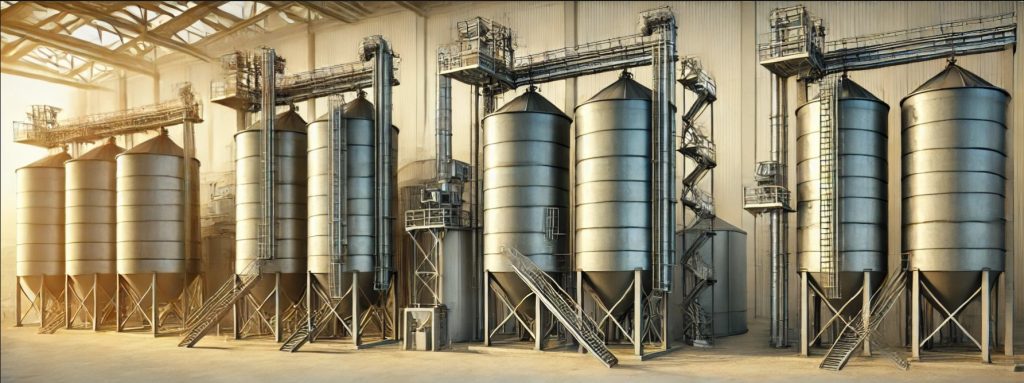

Cảm biến báo mức dạng xoay được dùng để đo mức báo đầy và báo cạn trong các silo. Thông thường được dùng nhiều là các silo chứa nguyên liệu như xi măng, cám, thức ăn gia súc, đá, bột…và dùng trong nhiều ứng dụng khác nhau.

Để báo mức trong các silo chứa liệu có nhiều các để báo mức như dùng cảm biến điện dung, cảm biến rung.. trong đó loại xoay được dùng nhiều nhất. Vì độ chính xác cao, dễ lắp đặt sử dụng, tuổi thọ cao. Thông thường trong một silo sẽ được lắp 2-3 Cảm biến báo mức dạng xoay. Một con dùng để báo đầy, một con dùng để báo cạn và một con dùng để báo giữa, báo giữa có thể dùng khoặc không.

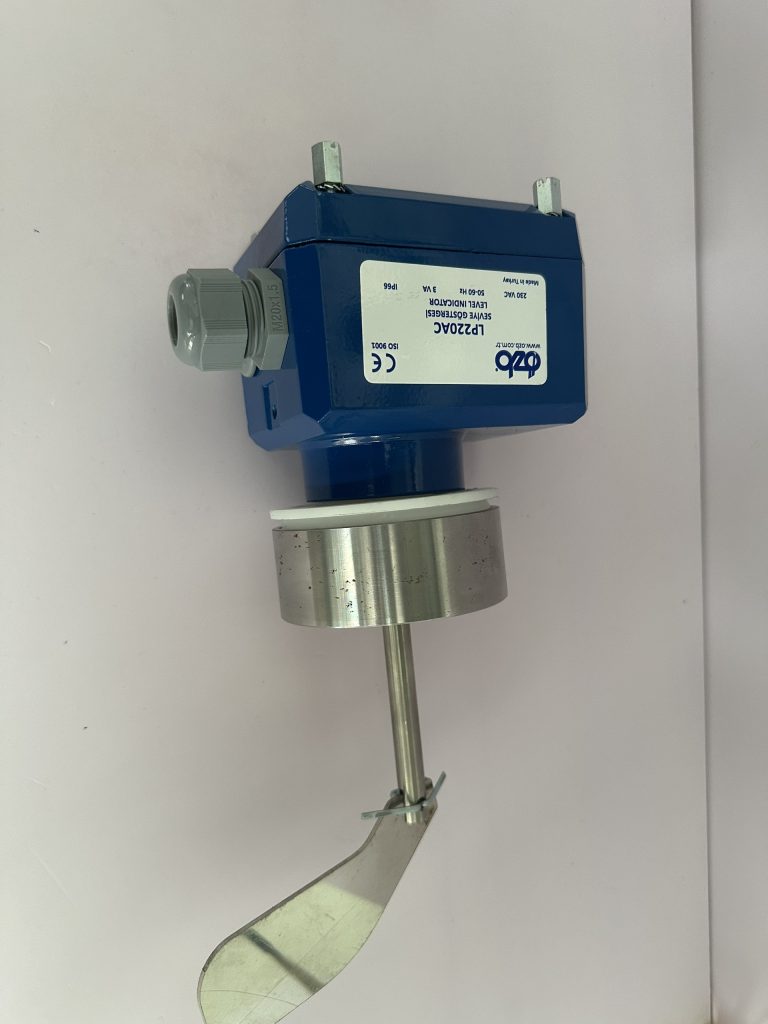

Cảm biến báo mức dạng xoay và nguyên lý hoạt động

Nguyên lý làm việc của dòng Cảm biến báo mức dạng xoay như sau: Ở trạng thái bình thường khi cấp nguồn điên cho cảm biến thì cảm biến xoay tốc độ tầm 2-3 vòng /phút. Khi nguyên liệu nhiên liệu trong silo dâng lên đến mức cần báo. Lúc này nguyên liệu sẽ gặp cánh xoay, cánh bị cản lại bởi liệu. Lúc này motor sẽ ngừng quay và ở ngõ ra relay sẽ thay đổi trạng thái. Từ ON -> OFF hoặc OFF -> ON.

Khi nhiên liệu bị hụt, thì cánh xoay sẽ quay trở lại bình thường lúc này trạng thái relay sẽ thay đổi OFF-->ON hoặc ON-> OFF.

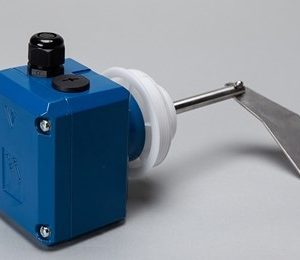

Giới thiệu Cảm biến báo mức dạng xoay của Châu Âu

Mình xin giới thiệu dòng cảm biến đo mức của hãng Fiama – được sản xuất tại Italy. Một trong những hãng sản xuất cảm biến đo mức nổi tiếng và lâu đời ở Châu Âu.

Model : SL

Nước sản xuất : Italy

Cảm biến sử dụng nguồn điện : 24VDC hoặc nguồn 220VAC

Tiếp điểm ngõ ra Relay : 4A -250VAC và 2A -250VDC

Nhiệt độ làm việc trong khoảng từ : -10..60 C

Chiều dài cảm biến tuỳ chọn : 150mm, 300mm, 500mm.

Vật liệu cánh xoay được làm bằng nhựa, nhôm hoặc inox => tuỳ chọn Theo yêu cầu khách hàng.

Kiểu ren kết nối : G1 1/2

Tiêu chuẩn bảo vệ chống nước và chống bụi đạt : IP65.

Tiêu chuẩn CE

Thời gian bảo hành. : 18 tháng

Giới thiệu cảm biến đo mức dạng điện dung

Tiếp Theo mình xin giới thiệu dòng cảm biến đo mức báo đầy và báo cạn. Dòng cảm biến đo mức dạng điên dung. Dòng này có nguyên lý hoạt động khác hoàn toàn so với dòng Cảm biến báo mức dạng xoay. Cảm biến điên dụng nhỏ gọn, được lắp đặt trong các silo có kích thước nhỏ. Thông thường là dùng cho các loại chất rắn dạng bột, gạo, các hạt kích thước nhỏ.

Model : DC

Nước sản xuất : Italy

Cảm biến sử dụng ngõ ra dạng tiếp điểm PNP, NPN hoặ dạng NO, NC. => Lựa chọn Theo sự yêu cầu của khách hàng.

Đường kính cảm biến phi 18, 30 và 40 => lựa chọn Theo yêu cầu khách hàng.

Chiều dài cảm biến : 100mm

Khác với dòng cánh xoay được dùng trong mọi vật liệu gắn, thì dòng cảm biến điện dung phù hợp dùng với các loại vật liệu mềm và nhỏ có kích thước silo nhỏ.

Đó là hai dòng cam bien do muc mà mình chia sẻ đến các bạn. Ngoài ra công ty chúng tôi còn cung cấp các dòng cảm biến đo mức phổ biến khác. Như cảm biến đo mức siêu âm, cảm biến đo mức dạng radar và cảm biến đo mức thuỷ tĩnh.

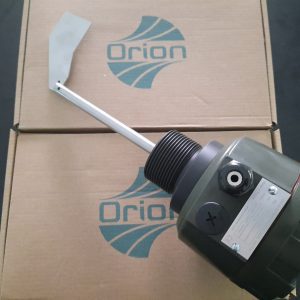

Cảm biến đo mức dạng xoay – ROT320L-220 hãng Orion

Ngoài ra chúng tôi còn cung cấp dòng cảm biến cánh xoay của hãng Orion – USA. Một thương hiệu của USA chuyên về sản xuất các dòng cảm biến đo mức dùng cho chất rắn và chất lỏng.  Trong đó các dòng cảm biến nổi tiếng của hãng như : Cảm biến đo mức điện dung, cảm biến đo mức xoay, cảm biến đo mức siêu âm và dòng cảm biến đo mức sóng radar.  Chúng tôi xin giới thiệu dòng cảm biến đo mức dạng xoay mã ROT320L-220V. Một trong những dòng cảm biến đo mức được sử dụng nhiều nhất hiện nay.

• Model : ROT320L-220
• Cảm biến đo mức dạng cánh xoay / quay
• Nguồn cấp cho cảm biến dạng 220VAC hoặc 24VDC. Tuỳ theo nguồn điện sử dụng trong nhà máy.
• Ngõ ra dạng Relay NO/NC.
• Vỏ bảo vệ đạt IP68 với khả năng kháng nước và bụi.
• Kiểu ren kết nối : R1 1/2″
• Tốc độ quay cảm biến 9 vòng / phút
• Khả năng chịu áp suất 0.5 bar
• Khả năng chịu lực tác động với khối lượng 1000N
• Nhiệt độ làm việc của cảm biến : -5..100 độ C.
• Nhiệt độ môi trường chịu được -20..60 độ C.
• Vật liệu cánh xoay làm bằng INOX 304.
• Tốc độ relay : 1.6 giây
• Chiều dài trục cánh xoay 150mm. Có thể chọn chiều dài khách như 250mm, 500mm, 1000mm..
• Đặc biệt : Cảm biến có 8 trạng thái báo mức, dùng để chọn cho các loại vật liệu khác nhau. Điều này gíup không bị báo ảo đối với các vật liệu nhẹ.
•  Cảm biến đạt các chứng chỉ về chất lượng như :EN61000-6-4:2001, EN61000-6-2:2005, EN61010-1:2001
• Thương hiệu Orion – USA ( sản xuất tại Thỗ Nhĩ Kỳ )
• Thời gian bảo hành 12 tháng.

Ưu điểm của cảm biến đo mức dạng quay là gì ?

• Dễ dàng lắp đặt và sử dụng trong nhiều ứng dụng khác nhau.
• Cảm biến dễ dàng thay thế và bảo trì.
• Không gây báo ảo, báo sai khi gặp vật liệu nhẹ.
• Cảm biến chịu áp suất và nhiệt độ tốt.
• Hàng thường luôn có sẵn đáp ứng nhu cầu sử dụng của quý khách.

Cách chọn cảm biến đo mức thích hợp như thế nào ?

Trên thị trường có nhiều dòng cảm biến đo mức. Mỗi dòng tương thích với mỗi ứng dụng khác nhau. Chúng ta phải biết đặc điểm của từng dòng để lựa chọn thích hợp. Trước tiên ta cần biết một số thông tin về ứng dụng cần đo như sau:

• Chúng ta cần đo ON/OFF hay cần đo liên tục.  Đo ON/OFF là báo tại vị trí báo đầy/ báo cạn. Còn báo liên tục sẽ báo mức từ 0% đến 100% tương ứng với độ cao của bể.
• Loại vật liệu cần đo là gì ? Như nước, hoá chất, dầu, cám, than, bột, ngũ cốc, gạo, xi măng….
• Kiểu cảm biến muốn sử dụng :  Dạng đo ON/OFF ta có dạng xoay, điện dung, rung thích hợp cho báo mức ON/OFF cho vật liệu dạng rắn. Còn kiểu điện dung thích hợp dùng cho chất lỏng.
• Nếu đo liên tục ta có dạng siêu âm, radar, kiểu thuỷ tĩnh và điện dung que..
• Nhiệt độ của ứng dụng là bao nhiêu ? Áp suất trong bể cần đo là bao nhiêu ?
• Có bị ăn mòn kim loại hay không  ? Ngõ ra tín hiệu mong muốn ?

Đó là thông tin về cách chọn lựa cảm biến đo mức thích hợp với từng ứng dụng. Để hiểu rõ hơn, các bạn hãy liên hệ chúng tôi theo thông tin sau:
