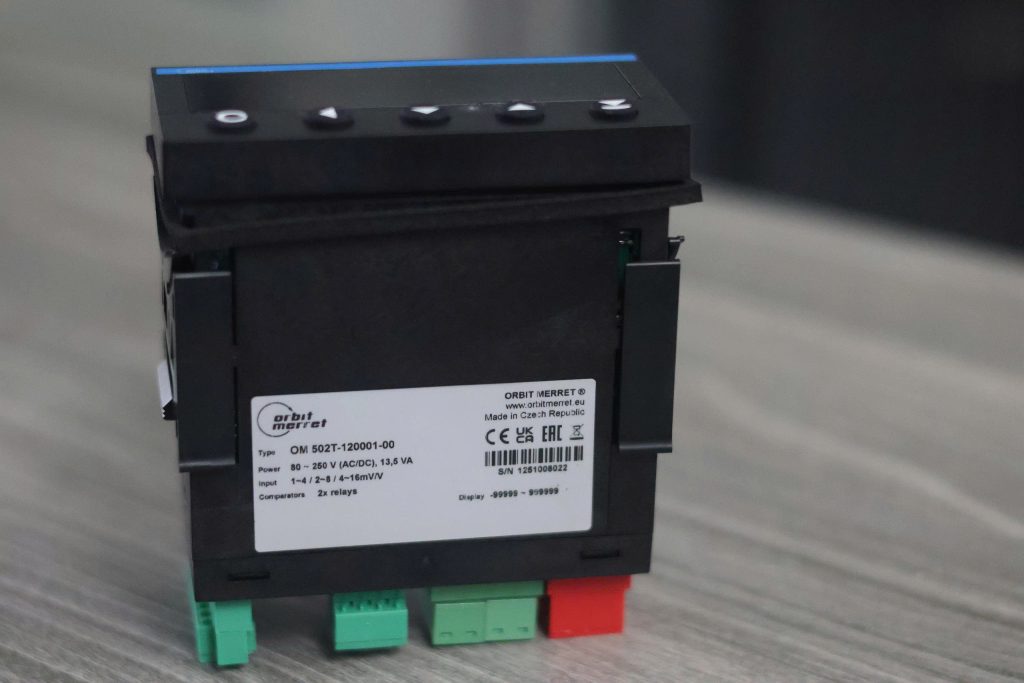

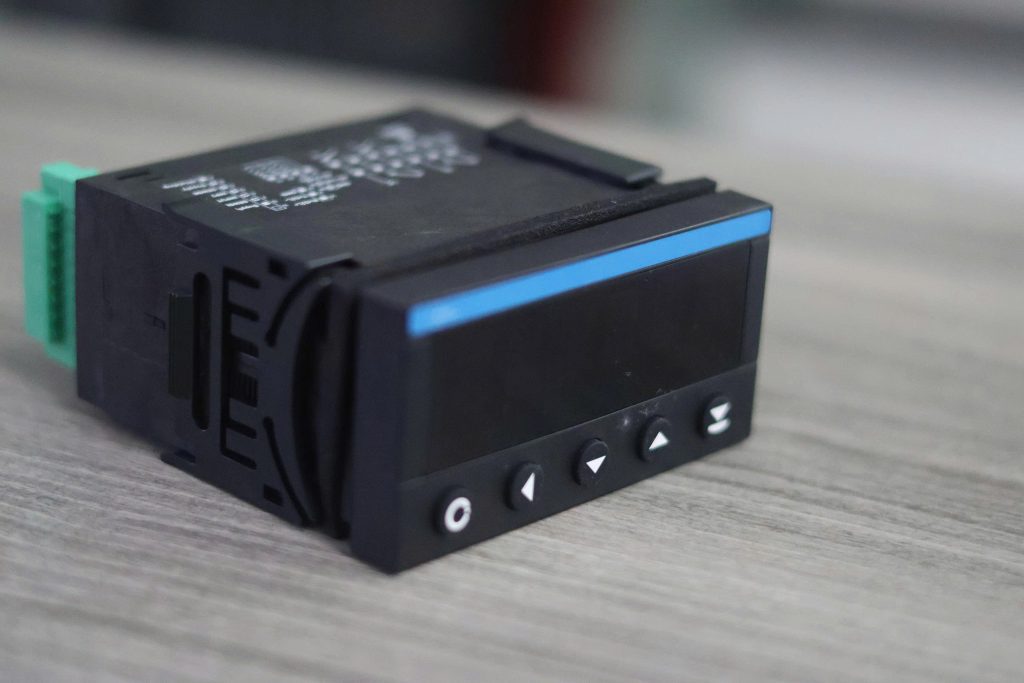

Màn hình đọc tín hiệu Loadcell chuẩn xác cao

Màn hình đọc tín hiệu Loadcell chuẩn xác cao mã hàng OM 502T. Đây là một dòng hiển thị giá trị cân có độ chính xác cực cao của hãng Orbit Merret. Dòng sản phẩm được sử dụng phổ biến trong các nhà máy sản xuất. Trong các hệ thống đo lường lực và cân định lượng công nghiệp, tín hiệu ngõ ra từ cảm biến lực (loadcell/strain gauge) thường là tín hiệu điện áp siêu nhỏ ở mức milivolt (mV/V). Tín hiệu này rất dễ bị suy hao, nhiễu điện từ hoặc sai lệch bởi nhiệt độ môi trường nếu không được khuếch đại và xử lý đúng cách. Việc trang bị một màn hình đọc tín hiệu Loadcell chuẩn xác cao là mắt xích then chốt giúp đảm bảo độ ổn định của dữ liệu, giám sát tải trọng tức thời và điều khiển tự động hóa chính xác.

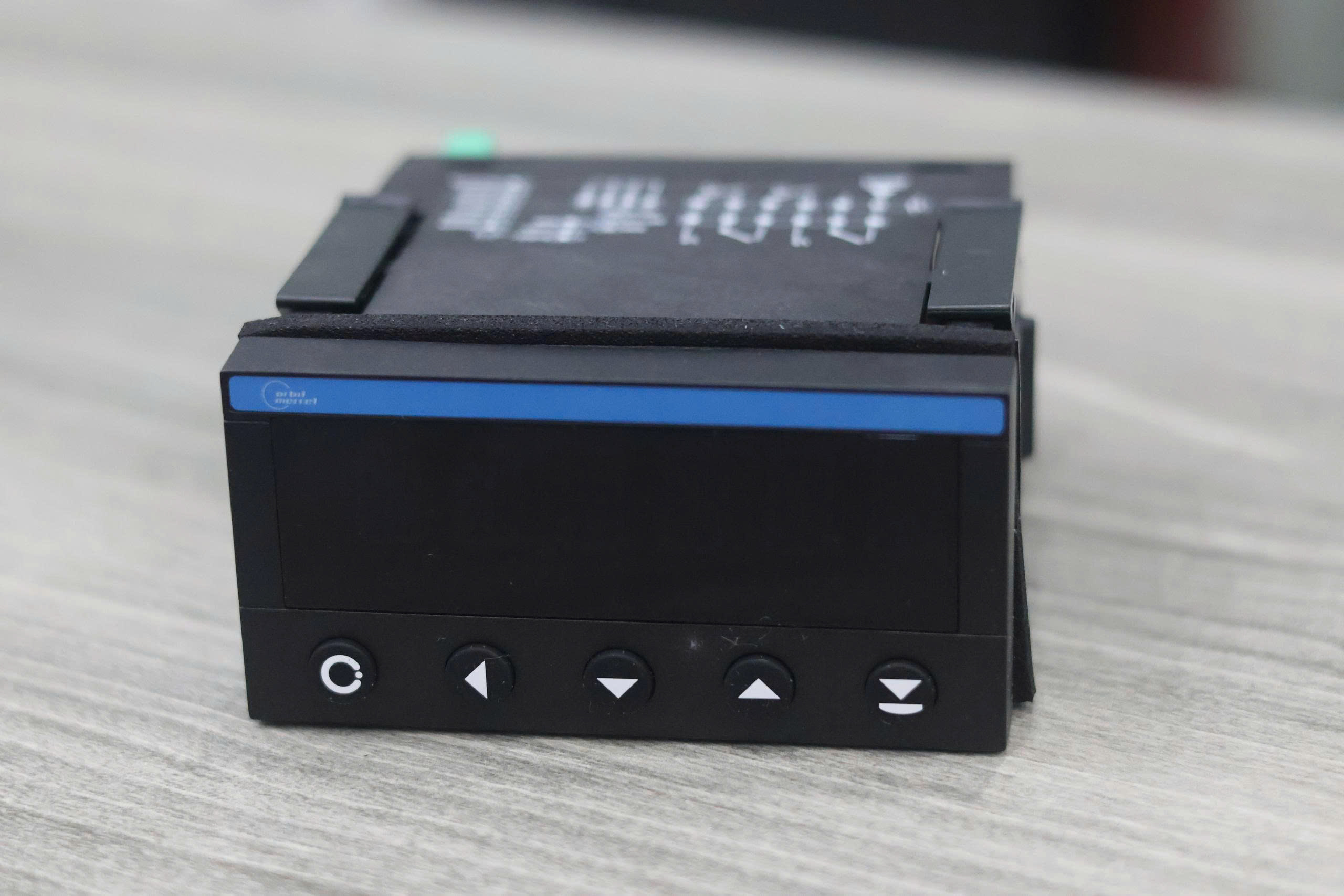

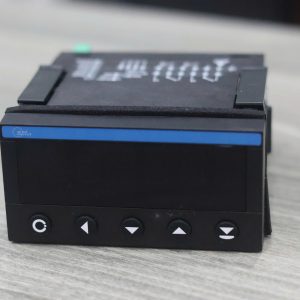

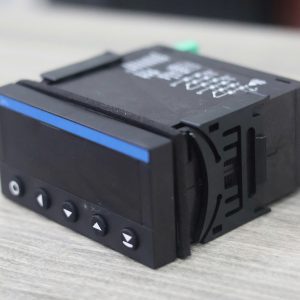

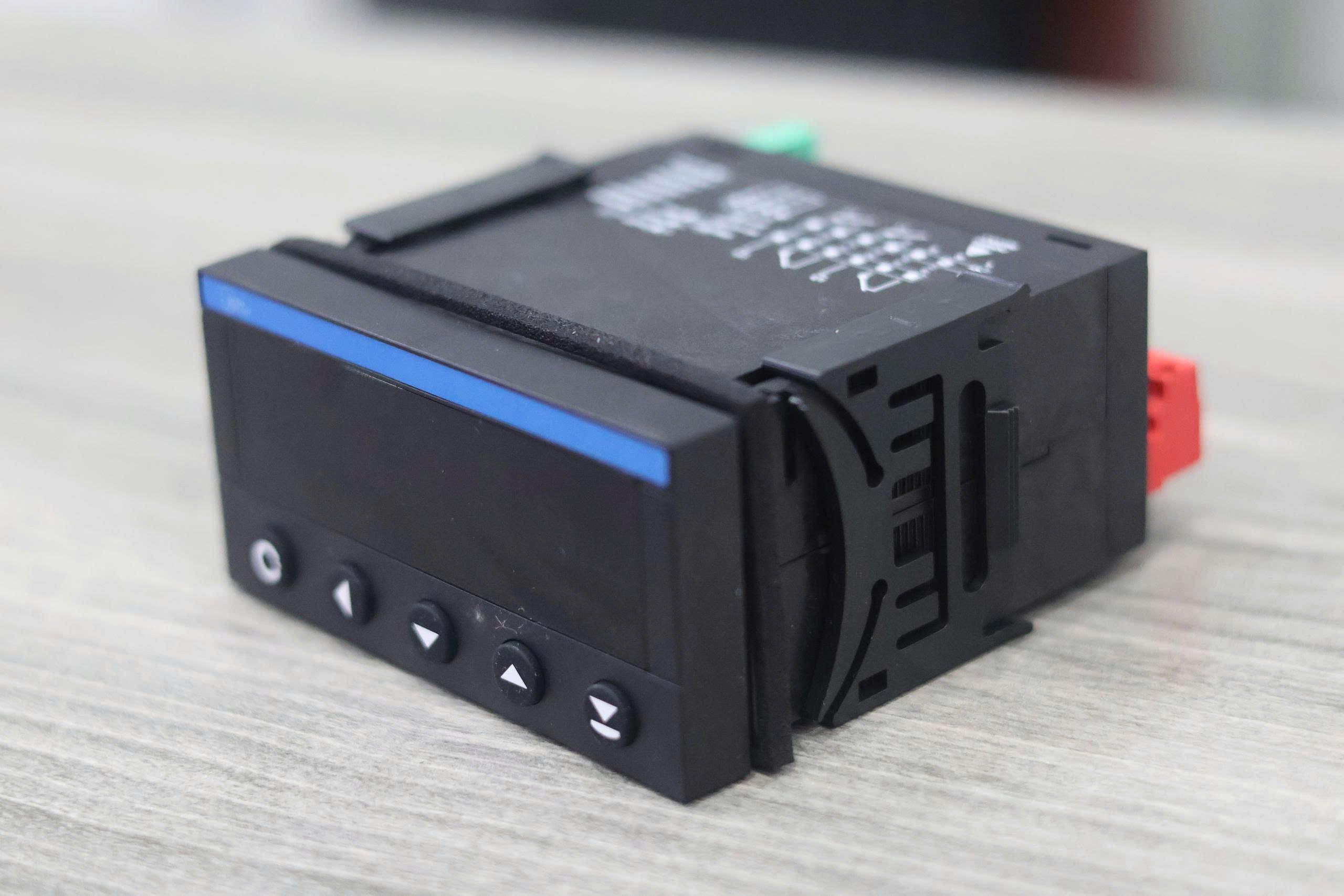

Đại diện tiêu biểu cho phân khúc thiết bị đo lường chuẩn công nghiệp châu Âu là dòng đồng hồ hiển thị số OM 502Tcủa hãng Orbit Merret (Cộng hòa Séc). Thiết bị này kết hợp giữa khả năng xử lý tín hiệu strain gauge độ nhạy cao cùng các thuật toán cân chuyên dụng, đáp ứng trọn vẹn yêu cầu khắt khe của các nhà máy sản xuất.

Màn hình đọc tín hiệu Loadcell chuẩn xác cao OM 502T là gì?

OM 502T là bộ hiển thị và xử lý tín hiệu cảm biến lực kỹ thuật số gắn tủ bảng điện (kích thước chuẩn DIN 96 x 48 mm). Thiết bị được trang bị bộ vi điều khiển đơn chip kết hợp bộ chuyển đổi tương tự – số (ADC) 24-bit công nghệ Sigma-Delta tốc độ cao. Cấu trúc phần cứng này mang lại độ phân giải cực lớn, khả năng lọc nhiễu xuất sắc và độ ổn định nhiệt vượt trội.

Thông số kỹ thuật chính của dòng OM 502T là gì ?

• Độ chính xác cao: Đạt 0,05% trên toàn dải đo.
• Tốc độ lấy mẫu: Lên đến 100 phép đo/giây, hỗ trợ giám sát tức thời các biến thiên lực nhanh.
• Dải tín hiệu đầu vào linh hoạt: Lựa chọn trực tiếp qua menu cấu hình với các dải 1…4 mV/V, 2…8 mV/V hoặc 4…16 mV/V.
• Điện áp kích thích (Excitation): Cố định 10 VDC, tải danh định  (cho phép kết nối nhiều loadcell song song).
• Màn hình hiển thị: LED 5 chữ số có thể lập trình, dải hiển thị từ -99999 đến 99999. Tùy chọn LED màu đỏ hoặc xanh lá cây.
• Nguồn cấp: Đa dạng với tùy chọn 10…30 V AC/DC hoặc 80…250 V AC/DC.

Ưu điểm vượt trội của màn hình đọc tín hiệu Loadcell chuẩn xác cao OM 502T

• Thuật toán lọc số đa tầng chống rung nhiễu

Trong môi trường công nghiệp có động cơ, máy khuấy hay băng tải hoạt động, tín hiệu cân rất dễ bị dao động. OM 502T tích hợp sẵn các bộ lọc số hiện đại bao gồm: lọc trung bình trượt  lọc trung bình hàm mũ (Exponential average từ 2 đến 100 phép đo) và lọc trung bình số học. Người vận hành có thể triệt tiêu triệt để hiện tượng nhảy số mà vẫn đảm bảo độ phản hồi nhanh.

• Tuyến tính hoá tín hiệu đa điểm

Với các bồn chứa có hình dạng không đồng nhất hoặc cảm biến lực có độ tuyến tính suy giảm theo thời gian, OM 502T hỗ trợ bảng nội suy tuyến tính lên tới 50 điểm thông qua phần mềm cấu hình OM Link. Tính năng này đảm bảo giá trị đọc luôn khớp hoàn hảo với khối lượng thực tế ở mọi ngưỡng tải.

• Bộ chức năng cân chuyên nghiệp
• Chức năng trừ bì linh hoạt: Hỗ trợ trừ bì nhanh qua nút bấm phía trước, ngõ vào số bên ngoài  hoặc cài đặt giá trị bì cố định trong bộ nhớ.
• Theo dõi và tự động reset điểm Zero: Tính năng Zero monitoring và tự động xóa giá trị trừ bì âm sau 5 giây ổn định giúp bàn cân luôn duy trì độ chuẩn xác mà không cần can thiệp thủ công.
• Bắt đỉnh của giá trị cân hoặc lực: Lưu lại giá trị tải lớn nhất hoặc nhỏ nhất tức thời, cực kỳ hữu dụng trong các ứng dụng thử nghiệm kéo nén độ bền vật liệu.
• Khả năng kết nối và điều khiển toàn diện

OM 502T không chỉ đơn thuần là bộ hiển thị mà còn đóng vai trò là một bộ điều khiển quá trình:

• Ngõ ra cảnh báo kiểu relay: Tùy chọn lên đến 4 relay hoặc ngõ ra Open Collector/SSR với các chế độ điều khiển linh hoạt:
• Ngõ ra Analog tuyến tính: Hỗ trợ chuyển đổi sang tín hiệu 0/4…20 mA, 0…10 V cách ly quang (16-bit DAC) để đưa về PLC điều khiển.
• Truyền thông công nghiệp: Kết nối mạng SCADA/DCS qua cổng cách ly RS232 hoặc RS485 với các giao thức chuẩn như Modbus RTU, Profibus DP.
• Bộ nhớ lưu dữ liệu nội bộ : Chế độ FAST cho phép lưu tới 8.000 điểm đo với tốc độ 40 bản ghi/giây; chế độ thời gian thực (RTC) cho phép lưu trữ tới 266.000 bản ghi kèm ngày giờ chi tiết.
• Thiết kế bền bỉ, an toàn chuẩn Châu Âu

Vỏ thiết bị làm bằng vật liệu Noryl chống cháy chuẩn UL 94V-0, mặt trước đạt cấp bảo vệ IP64 chống bụi và nước bắn tóe. Độ bền điện môi cách ly giữa nguồn cấp, ngõ vào và ngõ ra lên đến 4 kVAC trong 1 phút, triệt tiêu hoàn toàn nguy cơ xông điện gây hỏng cảm biến hoặc hệ thống PLC trung tâm.

Các ví dụ ứng dụng thực tế khi chúng ta sử dụng màn hình đọc tín hiệu loadcell.

Ví dụ 1: Hệ thống cân bồn và phễu định lượng tự động

Trong nhà máy chế biến thức ăn chăn nuôi hoặc hóa chất, bồn trộn được đặt trên cụm 3 hoặc 4 loadcell đấu song song qua hộp nối (Junction Box). Tín hiệu tổng đưa về màn hình OM 502T.

• OM 502T hiển thị khối lượng liệu trong bồn theo thời gian thực.
• Tận dụng chế độ điều khiển Batch của ngõ ra relay: Khi khối lượng nạp đạt 90% tải, relay 1 ngắt để giảm tốc độ cấp liệu; khi đạt 100%, relay 2 ngắt hoàn toàn van xả.
• Cổng RS485 Modbus RTU gửi dữ liệu liên tục về máy tính SCADA để thống kê mẻ trộn.

Ví dụ 2: Máy kiểm tra lực nén phá hủy mẫu (QA/QC Testing)

Trong các phòng thí nghiệm kiểm định chất lượng bao bì, gạch men hoặc chi tiết cơ khí:

• Cần đo lực ép cực đại trước khi vật liệu bị nứt vỡ.
• OM 502T kích hoạt tính năng Peak value và tốc độ quét 100 lần/giây để chụp lại lực ép tức thời lớn nhất mà mắt thường không thể quan sát kịp.
• Dữ liệu lực đỉnh được lưu trữ nội bộ bằng chế độ ghi FAST hoặc trích xuất sang máy tính qua cáp truyền thông OM Link để vẽ biểu đồ ứng suất
