Cảm biến áp suất 0-10Bar hay chúng ta thường gọi là cảm biến đo áp lực. Cảm biến áp suất thì sẽ có nhiều dãy đo, trong các ứng dụng khác nhau thì sẽ có dãy đo áp suất khác nhau. Việc chọn cảm biến áp suất để dùng thì cần biết những điểm gì ?
Có khá nhiều dãy đo áp suất trên thị trường, dao động từ vài mbar cho đến hàng nghìn bar. Ta biết 1 bar = 1 kg/cm2 = 1Mpa = 14.5 Psi = 10mH20. Khi dùng cảm biến áp suất thì ta cần nhớ các hệ số khi qui đổi như trên để thay thế các cảm biến cho phù hợp.
Các ứng dụng thường sử dụng dãy đo 0-10Bar. Như dùng đo áp suất nước trên đường ống, đo áp suất khí nén, đo áp suất khí gas, đo áp suất hơi..Dòng cảm biến 0-10bar được dùng nhiều nhất hiện nay. Chúng ta có thể thấy rằng trên thị trường có khá nhiều dòng cảm biến có dãy đo 0-10bar. Công Ty Công Nghệ Đo Lường BFF là đơn vị phân phối dòng cảm biến áp suất hãng JSP. Một trong những nhà sản xuất cảm biến hàng đầu Châu Âu.


Danh mục
- 1 Cảm biến áp suất 0-10Bar là gì ?
- 2 Cách chọn cảm biến áp suất 10bar để dùng như thế nào ?
- 2.1 Cảm biến áp suất 0-10Bar – Model D2415
- 2.2 Tại sao chúng ta thường dùng ngõ ra cảm biến là 4-20mA ?
- 2.3 Bộ điều khiển và hiển thị dùng cho cảm biến áp suất
- 2.4 Nơi cung cấp dòng cảm biến áp D2415 – 10 bar ?
- 2.5 Các dãy đo khác của dòng cảm biến D2415
- 2.6 Ưu điểm của việc sử dụng cảm biến áp suất
Cảm biến áp suất 0-10Bar là gì ?
Như tên gọi, cảm biến 0-10bar có nghĩa là dãy đo thấp nhất có thể đo được là 0bar và dãy đo lớn nhất có thể đo được là 10bar. Tương ứng với ngõ ra tín hiệu là 4-20mA. Khi ở 0 bar thì tín hiệu dòng ngõ ra sẽ là 4mbar, thì áp suất đến 10 bar thì tín hiệu ngõ ra sẽ là 20mA. Áp suất đạt 5 bar thì tín hiệu ngõ ra là 12mA. Tương tự như vậy chúng ta tuyến tín.


Cách chọn cảm biến áp suất 10bar để dùng như thế nào ?
Đối với dân kỹ thuật thì việc chọn cảm biến áp suất trong các các ứng dụng khác nhau khá đơn giản. Sau đây mình giới thiệu cách chọn cảm biến áp suất, có thể giúp một phần nào đối với các bạn lần đầu tiếp xúc với cảm biến.
- Môi trường cần đo là gì ? Như áp suất nước, dầu, khí, ga,…
- dãy đo áp suất là bao nhiêu ? Có nhiều dãy đo thông dụng như 0-1bar, 0-3bar, 0-4bar, 0-6bar, 0-10bar, 0-16bar, 0-25bar, 0-40bar, 0-60bar, 0-100bar….600bar.
- Nhiệt độ của môi trường làm việc là bao nhiêu ? Đối với dòng áp suất cơ bản thì nhiệt độ làm việc của cảm biến trong khoảng từ -40..85 C. Nếu chúng ta sử dụng trong các môi trường có nhiệt độ cao hơn. Bắt buộc phải có thiết bị giảm nhiệt cho cảm biến, điển hình như siphong hay cooling giảm nhiệt.
- Kiểu ren của cảm biến áp suất bao nhiêu ? Ta có các kiểu ren thường lắp như G1/4 (13mm), G1/2 (21mm), NPT1/4, NPT 1/2..
- Ngõ ra của cảm biến dùng tín hiệu gì ? 4-20mA, 0-10V hay 0-5V ?
==> Đó là các thông tin để lựa chọn một cảm biến áp suất phù hợp. Việc chọn cảm biến phù hợp với ứng dụng sẽ mang lại độ bền cao và giá thành hợp lý.

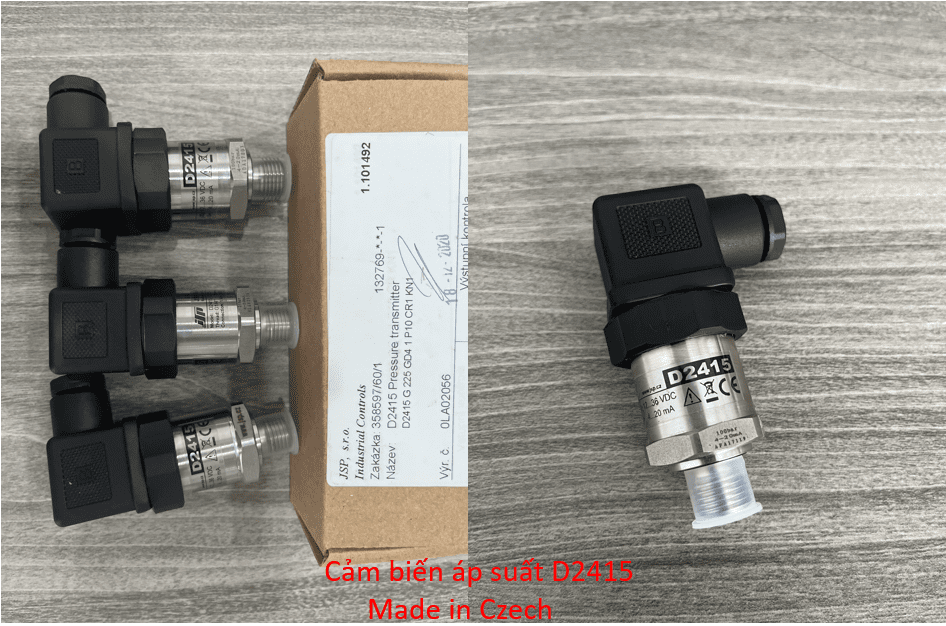

Cảm biến áp suất 0-10Bar – Model D2415
Công Ty Công Nghệ Đo Lường BFF xin giới thiệu dòng cảm biến đo áp suất của hãng JSP – Cộng Hoà Séc. Một trong những hãng cung cấp cảm biến đo áp suất hàng đầu của Châu Âu.
- Model : D2415
- Dãy đo áp suất : 0-10bar
- Có thể dùng cho nhiều ứng dụng khác nhau như : Đo áp suất nước, áp suất ga, áp suất thuỷ lực….
- Tín hiệu ngõ ra của cảm biến dạng : 4-20mA. – 2 dây
- Nguồn tín hiệu dạng Loop : 12..36VDC
- Vật liệu màng cảm biến và thân cảm biến được làm bằng SS316.
- Thời gian đáp ứng của cảm biến vào khoảng : 10ms
- Cảm biến có khả năng chịu quá áp suất lên đến 1.5 lầ dãy đo.
- Kiểu ren cảm biến G1/4 = 13mm.
- Xuất xứ cảm biến : JSP – EU / CH Séc.
- Đạt tiêu chuẩn EU, thời gian bảo hành cảm biến lên đến 18 tháng


Tại sao chúng ta thường dùng ngõ ra cảm biến là 4-20mA ?
Vì tín hiệu 4-20mA được sử dụng thông dụng nhất hiện nay. Tín hiệu 4-20mA có khả năng chống nhiễu cao và truyền đi xa với khoảng cách lớn. Ngoài ra dùng 4-20mA dễ dàng kết nối với các thiết bị vì hầu hết các thiết bị điều có ngõ giao tiếp 4-20mA. Trong trường hợp cảm biến bị hỏng hoặc lỗi thì chúng ta dễ dàng biết được bằng cách đo tín hiệu ngõ ra của thiết bị.


Bộ điều khiển và hiển thị dùng cho cảm biến áp suất
Một phụ kiện không thể thiếu trong việc đo áp suất là bộ hiển thị và điề khiển.Sử dụng bộ điều khiển ta có thể giám sát áp suất và đưa ra các cảnh báo áp suất. Bộ điều khiển được kết nối đến các thiết bị ngoại vi như còi báo, đèn báo.. Khi áp suất đạt ngưỡng cài đăt thì các tiếp điểm sẽ đóng hoặc ngắt để còi cảnh báo hú lên.


- Giới thiêu model : OM352UNI
- Bộ điều khiển có ha ngõ ra tuỳ chọn là : Ngõ ra dạng Relay và ngõ ra 4-20mA, có thể chọn lên đến 4 relay.
- Có ngõ ra dữ liệu dạng : RS485, RS232, Profibus
- Nhận tín hiệu từ các cảm biến áp suất có tín hiệu dạng 4-20mA, tín hiệu 0-10v, 0-5v, 0-20mA..
- Bộ hiển thị có 4 led, giá trị có thể hiển thị từ -1999 đến 9999, có thể đáp ứng hầu hết các yêu cầu về hiển thị.
- Bộ điều khiển áp suất sử dụng nguồn điên : 80…250VAC hoặc nguồn 10..30VDC
- Hệ số chống nhiễu, cách ly tín hiệu của thiết bị đạt : 4000 VAC
- Sai số thiết bị 0.1%.
- Thời gian phản hồi của thiết bị là : 1ms
- Kích thước bộ điều khiển : 96 x48 x 120mm => Kích thước lắp tủ điện.
- Tiêu chuẩn bảo vệ đạt: IP64 chống bụi và nước.
- Xuất xứ : Orbit Merret – CH Séc ( EU )


Nơi cung cấp dòng cảm biến áp D2415 – 10 bar ?
Công Ty Công Nghệ Đo Lường BFF là đơn vị nhập khẩu và phân phối thiết bị cảm biến áp suất hãng JSP. Hàng luôn có sẵn với số lượng lớn.
- Công Ty BFF cung ứng hàng toàn quốc, thời gian giao trong vòng 1-2 ngày.
- Hàng chất lượng cao, tuổi thọ cảm biến lên đến 5-7 năm.
- Tư vấn kỹ thuật và gửi báo giá trong vòng 1h.
- Hỗ trỡ kỹ thuật trong suốt quá trình sử dụng.
- Đầy đủ chứng từ nhập khẩu.


Các dãy đo khác của dòng cảm biến D2415
Ngoài thang đo 0-10bar thì dòng cảm biến áp suất D2415 có nhiều dãy đo khác. Các dãy đo đa dạng từ 50Kpa cho đến 1000 Bar. Nếu các ban có nhu cầu sử dụng các dãy đo khác của cảm biến có thể tham khảo các dãy đo khác như sau:
Cảm biến áp suất có thể sử dụng trong nhiều ứng dụng khác nhau như : Dùng đo áp suất nước, khí, gas, thủy lực…
- D2415 G 910 – Cảm biến áp âm -1..0 Bar
- D2415 G 110 – Cảm biến 0..1 Bar
- D2415 G 116 – Cảm biến 0..1,6 Bar
- D2415 G 160 – Cảm biến 0..6 Bar
- D2415 G 210 – Cảm biến 0..10 Bar
- D2415 G 216 – Cảm biến 0..16 Bar
- D2415 G 225 – Cảm biến 0..25 Bar
- D2415 G 240 – Cảm biến 0..40 Bar
- D2415 G 260 – Cảm biến 0..60 bar
- D2415 G 310- Cảm biến 0..100 Bar
- D2415 G 316 – Cảm biến 0..160 Bar
- D2415 G 225 – Cảm biến 0..250 Bar
- D2415 G 240 – Cảm biến 0..400 Bar
- D2415 G 360 – Cảm biến 0..600 Bar
==> Các dãy đo đặc biệt hãy liên hệ chúng tôi. Chúng tôi có thể đặt hàng bất kỳ dãy đo mà quý khách hàng yêu cầu.
Các bước chọn cảm biến áp suất phù hợp với ứng dụng của mình
- Chúng ta cần xác định thang đo của ứng dụng lớn nhất là bao nhiêu ?
- Dùng cho ứng dụng gì ?
- Ngõ ra tín hiệu cần dùng là dạng nào ?
- Nhiệt độ của ứng dụng là bao nhiêu ?
- Sai số cho phép là bao nhiêu ?
- Ứng dụng có các tiêu chuẩn về ăn mòn hay vi sinh hay không ?
Ưu điểm của việc sử dụng cảm biến áp suất
- Đo lường chính xác: Cảm biến áp suất thường cung cấp độ chính xác cao trong việc đo lường áp suất và các biến đổi áp suất. Điều này làm cho chúng trở thành công cụ tốt để kiểm soát quá trình và thu thập dữ liệu chính xác.
- Đo lường thời gian thực: Cảm biến áp suất có thể đo lường áp suất và thay đổi áp suất trong thời gian thực, giúp theo dõi và điều khiển các quá trình và thiết bị một cách hiệu quả.
- Đo lường đa dạng: Cảm biến áp suất có thể được sử dụng để đo lường áp suất tại nhiều môi trường khác nhau, bao gồm khí, chất lỏng và cả môi trường rắn.
- Tích hợp dễ dàng: Cảm biến áp suất thường có thiết kế dễ dàng để tích hợp vào hệ thống tự động hóa hoặc hệ thống đo lường. Chúng có thể được kết nối với các thiết bị đọc dữ liệu hoặc vi điều khiển để tự động hoá quy trình.
- Đo lường trong điều kiện cực đoan: Một số cảm biến áp suất được thiết kế để hoạt động trong các điều kiện cực đoan như nhiệt độ cao, áp suất cao, hoặc môi trường ăn mòn. Điều này làm cho chúng phù hợp cho các ứng dụng khắc nghiệt.
- Kích thước nhỏ gọn và nhẹ: Cảm biến áp suất có kích thước nhỏ gọn và nhẹ, điều này làm cho chúng dễ dàng để lắp đặt và tích hợp vào hệ thống.
- Chi phí thấp: So với một số phương pháp đo lường khác, cảm biến áp suất thường có chi phí thấp hơn, làm cho chúng trở thành lựa chọn kinh tế cho nhiều ứng dụng.
- Ứng dụng đa dạng: Cảm biến áp suất được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng, bao gồm công nghiệp, y tế, ô tô, hàng không, năng lượng, và nhiều lĩnh vực khác.
Tổng cộng, cảm biến áp suất là một công cụ quan trọng và đa dụng trong việc đo lường và kiểm soát áp suất trong nhiều ứng dụng khác nhau.
Ngoài ra còn các thang đo đặc biệt. Các bạn hãy liên hệ với chúng tôi để biết thêm thông tin cảm biến. Đó là một số thông tin chún tôi chia sẽ về dòng cảm biến áp suất và bộ điều khiển hiển thị áp suất. Hy vọng có thể giúp các cạn trong việc lựa chọn thiết bị phù hợp cho ứng dụng của mình. Để được tư vấn, các bạn hãy liên hệ với chúng tôi Theo Thông tin sau:
