Bộ cách ly tín hiệu chống nhiễu 4-20mA Hart

Trong các hệ thống đo lường và điều khiển công nghiệp hiện đại, tín hiệu analog 4-20mA được sử dụng vô cùng phổ biến. Tuy nhiên, môi trường nhà máy thường tiềm ẩn nhiều nguồn gây nhiễu từ biến tần, động cơ hay hiện tượng vòng lặp tiếp địa. Để giải quyết triệt để vấn đề này, việc sử dụng Bộ cách ly tín hiệu chống nhiễu 4-20mA Hart là điều bắt buộc. Trong đó, dòng sản phẩm OMX 30PAS nổi lên như một giải pháp hoàn hảo, đáp ứng mọi yêu cầu khắt khe nhất của các kỹ sư tự động hóa. Là một thiết bị tương thích với nhiều nhà máy khác nhau.

Danh mục

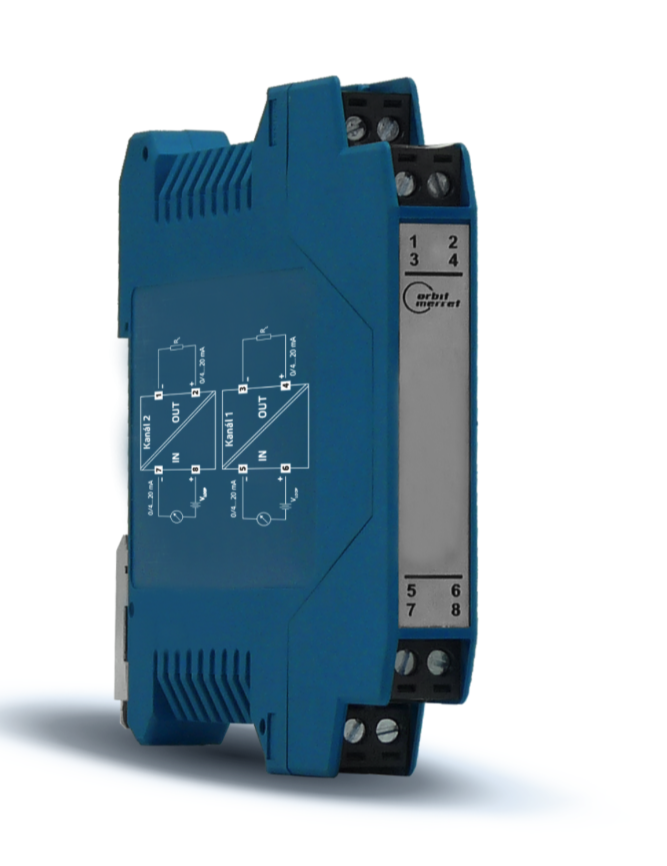

Bộ cách ly tín hiệu chống nhiễu 4-20mA Hart : Model OMX 30PAS là gì?

OMX 30PAS là bộ chuyển đổi và cách ly tín hiệu dạng thụ động (passive), được thiết kế nhỏ gọn chuyên dụng cho việc cách ly điện (galvanic isolation) và truyền tải các tín hiệu dòng tiêu chuẩn 0/4…20 mA trong các hệ thống điều khiển và đo lường công nghiệp.

Điểm đặc biệt của thiết bị này là nó không cần sử dụng bất kỳ nguồn cấp điện từ bên ngoài nào (no external power supply). Thiết bị hoạt động dựa trên chính nguồn lặp (Loop-powered) với dải điện áp từ 3.5 đến 28 VDC. Sản phẩm có sẵn các phiên bản 1 kênh hoặc 2 kênh, được thiết kế để lắp đặt dễ dàng trên thanh ray DIN. Nó rất phù hợp với các thiết kế có tính đơn giản và giảm tối đa chi phí.

Việc đầu tư vào một bộ cách ly tín hiệu chống nhiễu 4-20mA Hart chất lượng sẽ quyết định trực tiếp đến độ chính xác và tuổi thọ của hệ thống PLC/DCS.

Dưới đây là những lý do bạn nên chọn OMX 30PAS:

Khả năng chống nhiễu và cách ly an toàn tuyệt đối

Tính năng cách ly điện (Galvanic isolation) của OMX 30PAS giúp hạn chế tối đa sự xuất hiện của các vòng lặp tiếp địa. Điều này làm tăng cường khả năng chống nhiễu của toàn bộ hệ thống đo lường, đồng thời khắc phục những sự cố do chênh lệch điện thế tiếp địa gây ra. Ở phiên bản tiêu chuẩn, thiết bị đạt mức cách ly lên đến 4 kVAC, kiểm tra trong 1 phút giữa đầu vào và đầu ra.

Hỗ trợ giao thức truyền thông HART

Đây là một trong những tính năng “đáng tiền” nhất đáp ứng đúng nhu cầu tìm kiếm bộ cách ly tín hiệu chống nhiễu 4-20mA Hart. Thiết bị cung cấp tùy chọn HART-transparent. Tính năng này cho phép tín hiệu giao tiếp kỹ thuật số HART truyền qua lại hai chiều một cách đồng thời cùng với tín hiệu dòng analog. Đối với phiên bản hỗ trợ HART này, mức độ cách ly an toàn vẫn được đảm bảo ở mức cao là 3 kVAC.

Thiết kế siêu nhỏ gọn, tiết kiệm không gian tủ điện

Với kích thước chỉ 12.5 x 99 x 114.5 mm OMX 30PAS sở hữu một thiết kế cực kỳ nhỏ gọn. Kết hợp với việc không cần đi dây nguồn cấp ngoài, thiết bị này cho phép kỹ thuật viên lắp đặt dễ dàng và nhanh chóng trong các tủ điện, đặc biệt là ở những ứng dụng bị hạn chế nghiêm trọng về không gian. Giúp tiết kiệm chi phí rất lớn cho nhà máy.

Cùng tìm hiểu thông số kỹ thuật : Bộ cách ly tín hiệu chống nhiễu 4-20mA Hart

Model: OMX 30PAS
Đầu vào : Hỗ trợ 1 hoặc 2 đầu vào thụ động với dải đo cố định 0…20 mA hoặc 4…20 mA.
Đầu ra : 1 hoặc 2 đầu ra cách ly, cấu hình cố định 0…20 mA hoặc 4…20 mA.
Độ chính xác : ± 0.1% trên toàn thang đo (FS).
Tốc độ phản hồi : Thời gian phản hồi khi có sự thay đổi giá trị là cực kỳ nhanh chóng, chỉ dưới 1 ms (< 1ms).
Điện trở tải: < 1200 Ω đối với tín hiệu 20 mA.
Điều kiện hoạt động: Thiết bị hoạt động bền bỉ trong môi trường nhiệt độ từ -20°C đến 60°C và độ ẩm lên tới 95%.
Bảo vệ : Cấp bảo vệ IP20, vỏ bằng vật liệu chống cháy PA 66, chuẩn UL 94 V-0.
Lắp đặt : Thanh ray DIN tiêu chuẩn rộng 35mm.
Cách ly tín hiệu đạt 4000VAC
Dùng cho cả tín hiệu 4-20mA thường và 4-20mA Hart.
Xuất xứ: Orbit Merret – Cộng hòa Séc

Với việc được thiết kế cho các phép đo đơn giản mà không cần điều khiển phức tạp, bộ cách ly tín hiệu chống nhiễu 4-20mA Hart OMX 30PAS là thiết bị trung gian hoàn hảo giữa các cảm biến (như cảm biến áp suất, nhiệt độ, lưu lượng có hỗ trợ HART) và hệ thống điều khiển trung tâm PLC, DCS, SCADA. Chúng đảm bảo tín hiệu khi về đến bộ điều khiển luôn mượt mà, chính xác và không bị suy hao hay nhiễu sóng từ môi trường công nghiệp khắc nghiệt.

Như trên là một số thông tin mà chúng tôi chia sẽ với các bạn về dòng chuyển tín hiệu và cách ly OMX 30PAS. Nếu các bạn cầu thèm thông tin hãy liên với chúng tôi.

Phones: 0989 825 950 Mr Quốc – Zalo : 0989 825 950

Email : Christian.Nguyen@Bff-tech.com
